1.方案简介
　　海事局所辖港区、码头众多，为保障码头、港区的安全有必要建立一套远程图像监控系统来适应实际发展的需求。建设远程图像监控系统有助于提高海事管理效率和现代化管理水平。为海事监管部门提供以下监管辅助手段：一、可提高船舶进出港监管效率；二、辅助掌握船舶进出港动态；三、协助查处船舶在港区水域的违法行为；四、作为一种安全技术防范手段，及早地发现各种异常事态并将违规活动抑制在萌芽状态，同时进行取证，为事件的事后处理提供有利的依据。
　　同时为了使巡逻船在海域内正常执勤巡逻中，能够把现场的情况及时汇报，做到指挥中心能够对巡逻船“听得到、看的到、指挥得到”，满足视频会议，调用内部资料等需求。可建立海上移动的图像监控系统，在所辖沿海数十公里范围宽的海域内，构建一套高效、稳定的海上无线移动图像传输网络。

　　2.方案构成

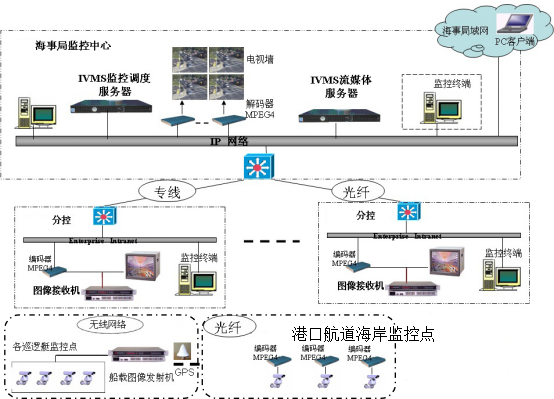

　　远程网络图像监控系统主要由监控前端、传输网络及控制中心三部分组成。监控前端：设在各港区、码头等场所安装的摄像设备和网络视频编码器组成。传输网络：传输网络由局域网及INTERNET网组成。控制中心：控制中心由管理服务器、工作站和专业监控管理软件等组成。
　　（1）港口航道海岸监控子系统
　　于一般室内安防项目不同，港口航道的视频监控具有以下特殊性，（1）摄像设备靠近海岸线，海水带来的酸碱腐蚀严重（2）海岸天气变化剧烈，摄像设备需要再全天候条件下可靠工作（3）港口航道要求监控的视角范围广，可监控对象有效距离远。
　　公司针对现场监控航道的实际情况，反复测试验证，在本方案中选择采用自动光圈三十可变镜头和镜头扩展器，配合使用全密封带雨刷功能的防酸护罩和防酸碱电动云台，以应对港口航道监控的特殊要求，通过客户现场长期应用，该方案可靠性、稳定性良好。
　　（2）巡逻艇移动图像管理子系统
　　无线图像管理子系统共分三个固定点，局监控中心、各分控中心和灯塔，巡逻船中心接入点，无线信号通过巡逻船中心发射器接入海事局内部网络。灯塔利用一根全向天线进行外海域覆盖，保证在离开灯塔以外20海里的距离能够与指挥调度中心保持正常通信，各分控中心和灯塔各使用了一个功分器，将的无线信号利用功分器分出的一路通过定向天线进行桥接，另一路则通过全向天线覆盖港内，巡逻船各装配一套接收装置，在无线信号已覆盖的区域自由巡航，随时通过船上的无线系统与指挥调度中心联系。

　　3.依据标准
　　  GA/T75-94《安全防范工程程序与要求》；
　　  GA/T74-2000《安全防范系统通用图形符号》；
　　  GA308-2001《安全防范系统验收规则》；
　　  GA/T367-2001《视频安防监控系统技术要求》；
　　  JGJ/T16-1992《民用建筑电气设计规范》；
　　  GBJ54-83《低压配电装置安装工程及线路设计规范》；
　　  GB50198-94《民用闭路监视电视系统工程技术规范》；
 　　 GB7401-87《彩色电视图像质量主观评价方法》；
 　　 GBJ303-88《建筑电气安装工程质量检验评定标准》；
 　　 GA/T70-94《安全防范工程费用概预算编制办法》；
 　　 GB50057－94《建筑物防雷设计规范》；
　　  《工业电视系统工程设计规范》；
　　  《MPEG4视音频编解码标准-视听对象的编码（6部分）》；
　　  《100BASE-TX快速以太网接口标准》；
　　  根据建设单位提出的要求，经现场实地堪察而配套设计。
